一、產品概述
KX-LGBK系列一體化孔板流量計，是我公司研制開發的一種智能型孔板流量計。該產品已獲國家權。用途：可廣泛應用于石油、煉化、化工、天然氣、冶金、電力、制藥等領域中，各種液體、氣體、天然氣及蒸汽流量的測量和計量。變送器輸出的模擬信號或數字信號可與計算機聯網，也可輸送給各種流量?jì)x，實現遠程流量顯示或控制。
二、特點
1.一體化式結構、流量測量
2.測量精度高，量程比寬
3.zui小壓差可達30mmH2O
4.耐高溫、高壓，可適用于各種工況條件
5.智能變送、溫/壓全工況自動補償
6.開放式數字平臺，多用途串行接口，現場總線結構，HART通訊協議
7.現場數顯、信號遠傳兼容，模擬量和數字化雙向通迅共存，方便系統組建和入網
三、技術參數
1.口 徑：DN25～DN1000（mm）
2.精 度：±1%FS
3.量 程 比：標準1：13，擴展1：30
4.工作壓力：≤42.0MPa
5.介質溫度：-40oC～450oC
6.介質粘度：≦30CP（相當于重油）
7.β值：0.2～0.8
8.連接方式：法蘭或夾裝式
9.法蘭標準：
DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618;
DN>600mm,PN2.0～PN15,HG20623.
也可按用戶提供的法蘭標準制造。
10.材 質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼
11.安裝方式：水平或垂直。
12.智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC;
防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67
表頭：盲表和數顯表兩種
四、測量原理
當充滿管道的流全經孔板時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板前后產生一個靜壓差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大。
通過導壓管將差壓信號傳遞給差壓變送器，智能差壓變送器將差壓信號及流體溫/壓信號進行自動補償和智能變送。輸出4～20mA.DC模擬信號或脈沖信號、實現對流體的測量。
取壓方式，一體化孔板流量計常用的取壓方式有三種：
角接取壓（環室、鉆孔）、 法蘭取壓、 D-D/2徑距取壓
五、流量計結構
1． 結構

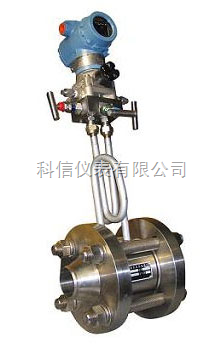

KX-LGBK系列一體化孔板流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。
2．三閥組的作用
可使一體化結構牢固，減少泄漏點；
可在線確認變送器的零點與修正；
一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。
調零、更換變送器時，三閥組閥門操作程序：
置F1、F3閥于“全閉”位置（順時針?lè )较驍Q緊）
將F2閥置于“微開”位置（逆時針擰二圈）www.kexinyb.com；
二個閥門開關狀態確認無誤后，即可進行調零或檢修或更換。
變送器重新投運時，三閥組閥門操作程序：
先“關閉”F2閥門；
置F1、F3閥門于“全開”位置。變送器即可進入運行狀態。
在如下情況下，均可選用三閥組www.leyouke.cn
為減少過程泄漏點
不允許中斷工藝過程
方便變送器檢查或更換
3．溫/壓傳感器
溫/壓傳感器用以傳輸被測流體的溫度與壓力信號www.jskxyb.com，由智能差壓變送器實現溫/壓全工況的自動補償，以得到真實、準確的流量。
4．智能差壓變送器
型號：1151、3351、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等。
