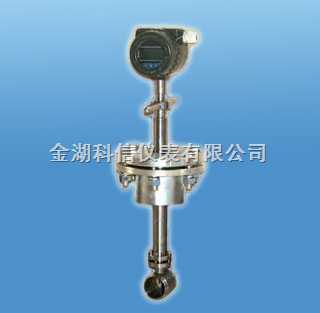

KX插入式渦街流量計
原理：
渦街流量計,是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量。
產品詳細信息
產品名稱：渦街流量計、蒸汽流量計、法蘭卡裝式渦街流量計、插入式渦街流量計
渦街流量計原理：
渦街流量計,是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量。
渦街流量計特點：
壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jì)x表
渦街流量計技術參數：
| 采用標準 | Q/320831AHH003-2004 JB/T6807-93 | |
| 測量介質： | 氣體、液體、蒸氣 | |
| 口徑規格 | 法蘭卡裝式口徑選擇 | 25，32，40，50，65，80，100，125，150，200，250，300 |
| 法蘭連接式口徑選擇 | 25，32，40，50，65，80，100，125，150，200，250，300 | |
| 插入式口徑選擇 | 300，400，500，600，800，1000 | |
| 流量測量范圍 | 正常測量流速范圍 | 雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s |
| 正常測量流速范圍 | 液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3 | |
| 測量精度 | 1.0級或1.5級 | |
| 被測介質溫度 | 常溫–25℃～100℃ | |
| 高溫–25℃～150℃ -25℃～250℃ | ||
| 輸出信號 | 4～20mA,傳輸距離為 | |
| 儀表使用環境 | 溫度: | |
| 材質 | 不銹鋼，鋁合金 | |
| 電源 | DC24V或鋰電池3.6V | |
| 防爆等級 | Exd ⅡBT4 | |
| 防護等級 | IP65 | |
渦街流量計應用：
主要用于工業管道介質流體的流量測量,如氣體（乙烷,甲烷,天然氣,二氧化碳,氧氣,氖氣）、液體、蒸氣等多種介質。
渦街流量計選型：
| 代號 | 通徑 | 流量范圍㎡/h | |||||
| KXLUG-25 | DN25 | 1~12（液體） | 10～100（氣體） | | |||
| KXLUG-32 | DN32 | 1.5~23（液體） | 15~150（氣體） | ||||
| KXLUG-40 | DN40 | 2.4~32（液體） | 22.6~150（氣體） | ||||
| KXLUG-50 | DN50 | 4~50（液體） | 35~350（氣體） | ||||
| KXLUG-65 | DN65 | 6.3~184（液體） | 60～600（氣體） | ||||
| KXLUG-80 | DN80 | 10~130（液體） | 90~900（氣體） | 注：1.蒸汽流量請查看表3 | |||
| KXLUG-100 | DN100 | 20~200（液體） | 140~1400（氣體） | 2.DN250～DN600可按客戶要求訂貨 | |||
| KXLUG-125 | DN125 | 31~310（液體） | 220～1450（氣體） | 3.DN300以上口徑推薦使用插入式渦街流量計可定制 | |||
| KXLUG-150 | DN150 | 45~450（液體） | 300~3000（氣體） | ||||
| KXLUG-200 | DN200 | 80~800（液體） | 550~5500（氣體） | | |||
| KXLUG-250 | DN250 | 150~1500（液體） | 880～8800（氣體） | ||||
| KXLUG-300 | DN300 | 200~2000（液體） | 1300～13000（氣體） | ||||
| KXLCG-300 | DN300 | 100~1500（液體） | 1560～15600（氣體） | ||||
| KXLCG-400 | DN400 | 180~3000（液體） | 2750～27000（氣體） | ||||
| KXLCG-500 | DN500 | 300~4500（液體） | 4300～43000（氣體） | ||||
| KXLCG-600 | DN600 | 450~6500（液體） | 6100～61000（氣體） | ||||
| KXLCG-800 | DN800 | 750~10000（液體） | 11000～110000（氣體） | ||||
| KXLCG-1000 | DN1000 | 1200~1700（液體） | 17000～170000（氣體） | ||||
| | 代號 | 功能1 | |||||
| N | 無溫壓補償 | ||||||
| Y | 有溫壓補償 | ||||||
| | 代號 | 輸出型號 | |||||
| F1 | 4-20mA輸出（二線制） | ||||||
| F2 | 4-20mA輸出（三線制） | ||||||
| F3 | RS485通訊接口 | ||||||
| F4 | 頻率輸出 | ||||||
| | 代號 | 被測介質 | |||||
| J1 | 液體 | ||||||
| J2 | 氣體 | ||||||
| J3 | 蒸汽 | ||||||
| | 代號 | 連接方式 | |||||
| L1 | 法蘭卡裝式 | ||||||
| L2 | 法蘭連接式 | ||||||
| L3 | 插入式 | ||||||
| | 代號 | 功能2 | |||||
| E1 | 1.0級 | ||||||
| E2 | 1.5級 | ||||||
| T1 | 常溫 | ||||||
| T2 | 高溫 | ||||||
| T3 | 蒸汽 | ||||||
| P1 | 1.6MPa | ||||||
| P2 | 2.5MPa | ||||||
| P3 | 4.0MPa | ||||||
| D1 | 內部3.6V供電 | ||||||
| D2 | DC24V供電 | ||||||
| B1 | 不銹鋼 | ||||||
| B2 | 碳鋼 | ||||||
